Universal Messkugelhalterung 5-Achs Maschinen

Warum der Universal Messkugelhalter von CNC Opti zur Genauigkeit Ihrer CNC Maschine beiträgt

• Grundkörper: wir verwenden einen nicht rostenden Edelstahl poliert.
• Ø25mm Kugel aus rostfreiem Vollhartmetall.

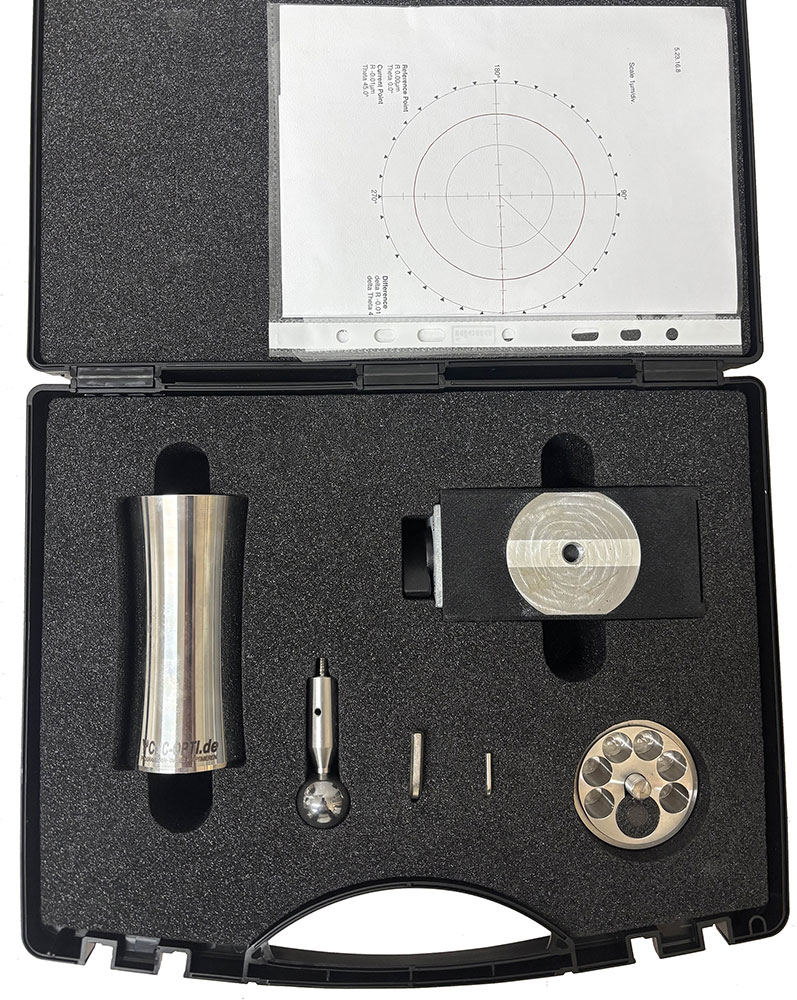

• inklusive Mess-Zertifikat und Rundheitsprotokoll
• Wir verwenden einen Magneten mit 120x60mm und 1500N Haltekraft (2 bis 2,4 fache Auflagefläche und Haltekraft von Mitbewerbern!).
• Nachweis, dass die CNC-Opti-Messkugel im Vergleich zu Wettbewerbsprodukten eine um den Faktor 2 höhere Genauigkeit erreicht (ermittelt auf einer Alzmetall GS1200 Maschine mit AC Kinematik)..

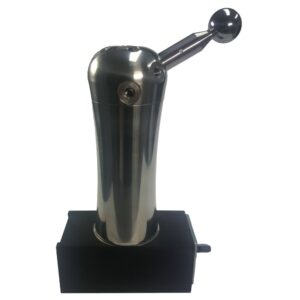

Besonderheit der Messkugelhalterung: Vertikale und horizontale Messkugel Stellung. Weitere mögliche Winkel sind 15º, 30º, 45º, 60º und 75º. Zusätzlich befindet sich unter 45º noch ein integrierter Messuhrenhalter (Ø8H7) mit Edelstahl Klemmschraube.

Maße: Von Magnet Unterkante bis Kugeloberkante (vertikale Verbauung) 281mm.

Vorrichtung kann auch ohne Verlängerung direkt genutzt werden – 160 mm.

Bei der Genauigkeitsbearbeitung und Temperatur Schwankungen ist der Längenausdehnungskoifizient von Karbon und Stahl zu beachten! Bei Karbon ist dieser negativ im Vergleich zu Stahl.

Gerne nach einem Händlerrabatt anfragen

Für ältere DMG-Pfronten-Maschinen ab Baujahr ca. 2003 mit Siemens- oder Millplus-Steuerung bieten wir Nachrüstzyklen zum Kinematik messen an – und bald auch für Heidenhain! Auf Anfrage passen wir die Maschine in der Regel innerhalb von 2 Tagen vor Ort an.
