Zurröse Schienensystem Toyota Proace Opel Citroen Peugeot

Zurröse Set für Schienensystem Toyota Proace Verso, Opel Zafira Life, Citroen SpaceTourer, Jumpy, Peugeot Traveller Experte D O W N L O A D!

Da es sehr schwer ist hier Zubehör zu finden haben wir uns der Sache angenommen. Sie können so die Farben und Materialien selber wählen.

Sie kaufen Download stl-Daten zum selber Drucken!

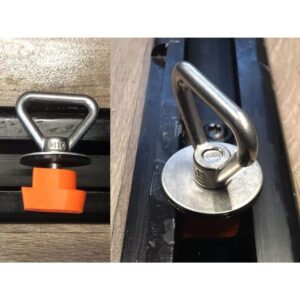

z. B. Zurröse mit Nutenstein befestigen: in Schienensystem stecken – Position finden – verschrauben – erledigt. Aufgrund der Verrundung auf einer Seite verkeilt sich der Nutenstein im Schienensystem optimal. Beim Öffnen dreht er sich um 90° selbständig und kann somit ohne Werkzeug befestigt und entnommen werden. Sie könnten auch eine größere Platte im Boden befestigen ohne den Nutenstein gegenhalten zu müssen….

Wir bieten hier nur die konstruierten Lösung an. Sie sparen sich Geld und Zeit.

Nach Bezahlung erhalten Sie eine Download Verknüpfung um alles 3D in STL Format herunter zu laden. Zusätzlich bekommen Sie noch Schrauben, Muttern und Beilagscheiben Empfehlungen und wie alles montiert wird.
Sie brauchen nur die 3D Daten in Ihrem 3D Drucker ausdrucken, die weiteren Bauteile kaufen und zusammen fügen. Und anschließend alles in Ihren Bus einbauen. Und ab geht’s.

Vorlage für alles war ein Opel mit einem Schienensystem mit einer minimalsten Schlitz Breite von 27,8mm. Unsere Tests mit einem PETG Material haben ergeben, dass eine Schraube ohne weiteres mit ca. 100KG belastet werden kann. Vollbremsungsversuche haben wir nicht durchgeführt!

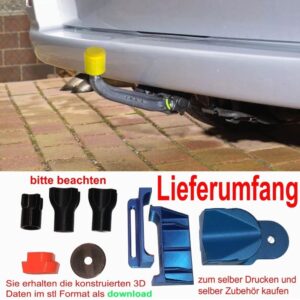

Sie erhalten 3D stl Daten für:
den Nutenstein für Schienensystem zum Einkleben der Hammerkopfschraube

Beilagscheinbe Ø45mm x2mm Höhe

Einschraubhilfe für M10 Mutter mit Schlüsselweite 17mm mit Spiel

Einschrauber zum Einkleben der M10 Mutter unten (offen) SW17mm

Einschrauber zum M10 Mutter einlegen und weiter drucken (geschlossenes System) SW17mm

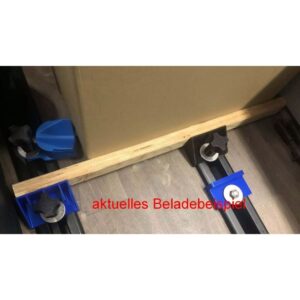

Winkel zur Ladungssicherung

Spanngurt Halterung universal

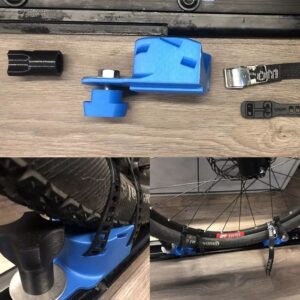

Universal Laufrad Halter (Rad Halterung z.B. MTB oder Trekking Bike – 2 Varianten)

BONUS: AHK Abdeckung ebenfalls zum selber Drucken.

Erhaltene Dateien sind nur zur privaten Verwendung des Käufers vorgesehen. Eine Verbreitung ist untersagt.

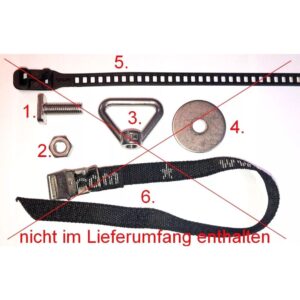

Sie müssen selber Kaufen (Bild):
1. Hammerkopfschrauben M10 Typ 28/15 universal Längen Empfehlung 35mm

2. M10 Sechskantmuttern DIN 934

3. M10 Ringösen DIN 582 Augmutter rund oder „dreieckig“

4. Karosseriescheibe Ø45

5. elastische wieder verwendbare Kabelbinder 2,4mm stark und 11m breit

oder 6. Gewebeband 1mm stark 16mm breit mit Verschluss
